ЭЛЕКТРОННЫЙ БАНК ДАННЫХ КАРТОГРАФИЧЕСКОЙ ИНФОРМАЦИИ В СИСТЕМАХ УПРАВЛЕНИЯ ВОЕННОГО НАЗНАЧЕНИЯ

 Панихидников  С.А., Иванов  В.Г.

       Работа с картографической информацией составляет важнейшею часть работы должностных лиц органов военного управленя при принятии различных управленческих решений. Объем картографических данных имеющихся в органах военного управления обширен. Это топографические карты и планы районов различных масштабов, схемы военный объектов, оперативные карты(кальки). Для применения и анализа этих данных необходимо провести их систематизацию и сбор в едином хранилище данных – в электронном банке данных картографической информации (ЭБДКИ) органа военного управления. Электронный банк данных картографической информации должен обеспечивать долговременное хранение, архивирование и централизованное ведение эталонных пространственных данных. Как показывают исследования [1], большое число отделов, отделений и служб штаба объединения, и подчинённых соединений (частей) которые находятся на значительном удалении, заинтересованы в использовании различных пространственных данных, поэтому банк пространственных данных предоставляет данные всем должностным лицам, с учётом политики безопасности не смотря на их территориальное удаление рис. 1 Централизация хранение всех пространственных данных значительно расширяет круг оперативно-доступных данных для различной категории должностных лиц органов управления.

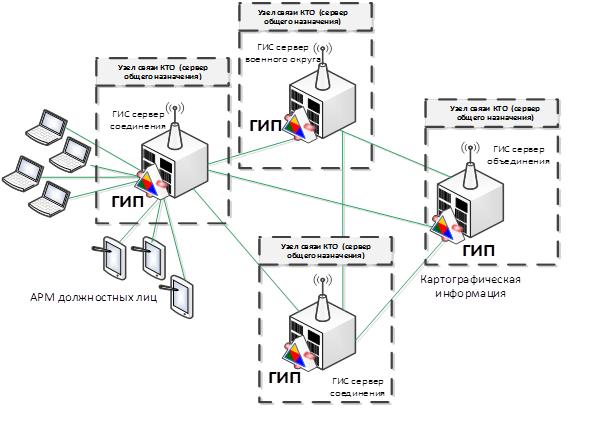

Рис.1. Структура обмена картографической информацией в системах военного назначения.

 Должностные лица получают доступ пространственным данным, через специальный картографический интерфейс геоинформационного портал военного назначения с использованием браузера установленного на их автоматизированных рабочих местах  рис 2. Электронный банк данных картографической информации предоставляет должностным лицам возможности по интегральному анализу этих данных и получению необходимой информации для поддержки принятия решений в ходе планирования  и обеспечения контроля. Указанные задачи требуют комплексного использования картографической информации, накопленной штабами подчинённых соединений и частей.

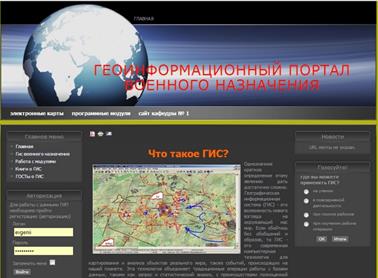

Рис 2. Клиентский интерфейс геоинформационного портала военного назначения

 Но при этом существует целый ряд факторов, которые необходимо учитывать [2,3]:

- накопленная картографическая информация в может различные форматы хранения,

- картографическая информация соответствует различным классификаторам,

- картографическая информация находится в различных отделах, службах и штабах.

- картографическая информация используется разными информационными системами (ГИС Интеграция, ГИС Оператор, ГИС Карта, ГИС Гармония, картографические редакторы, САПР, СППР).

Отсутствие централизованного управления пространственными данными приводит к высокой степени дублирования картографической информации и ее несогласованности, и остро ставит перед проблему приведения всех картографических данных к единой основе и установления взаимосвязей с семантикой. Банк данных картографической информации не должен дублировать или заменять функциональность существующих информационных систем (в том числе и ГИС). Он должен являться не просто хранилищем информации, но и предоставлять механизмы для ее обработки, а также унифицированные интерфейсы доступа для различных приложений. Важным фактором является то, что картографическая информация имеет гриф секретности, что значительно затрудняет работу с ними. Поэтому при создании банка данных картографической информации необходимо предусматривать защиту информации от не санкционирования пользования. Опыт применения ГИС-технологий позволил сформулировать основные принципы создания банков картографической информации [1]. Основной целью банка данных картографической информации является организация и поддержка разрозненных и распределённых баз данных и предоставление интегрирующего интерфейса для доступа к разнородным массивам данных. Банк данных картографической информации должен предоставлять пользователям и информационным системам уникальную ГИС-функциональность: пространственный анализ, 3D-моделирование, построение пространственных моделей,создание тематических карт специального  назначения, предоставление географических  данных, создание картографических отчётов.

Банк картографических данных должен обеспечивать предоставление картографической информации «по запросу». Независимо от оборудования и клиентского программного обеспечения (рис. 3) ГИС должна предоставлять требуемую информацию должностным лицам в нужном формате и системе координат. Банк данных должен предоставлять единую точку администрирования картографической информации (изменять и удалять картографическую информацию должны специалисты в области картографии и ГИС).

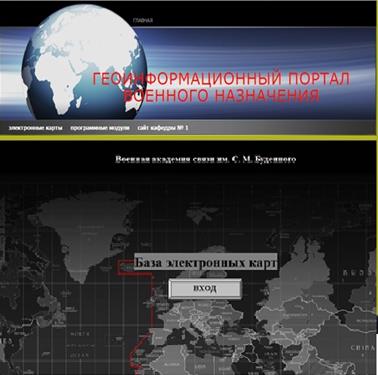

Рис.3. Диалоговое окно «Электронные карты»

 Основными элементами банка данных картографической информации являются [3]  рис 4:

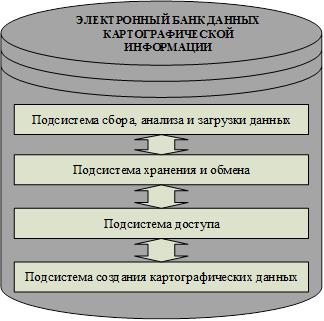

Рис.4. Структура электронного банка данных картографической информации



Подсистема сбора, анализа и загрузки данных, предназначенная для сбора картографической информации, контроля ее полноты, обработки и оценки качества информации, а так же для каталогизации информационных ресурсов.

Подсистема хранения и обмена, которая выполняет структурированное хранение картографической информации в течение актуального срока, информационный обмен между подразделениями, а также производит эффективный поиск необходимой оперативной информации и предоставляет ее пользователям в наиболее удобной для анализа форме.

Подсистема доступа, которая обеспечивает регламентированный доступ к картографической информации и метаданным при помощи геоинформационного портала, в соответствии с правами, назначенными администратором. В зависимости от архитектуры системы доступ к картографической информации может обеспечиваться средствами Web-клиента или настольного клиента банка данных картографической информации, различающихся по способу обработки пользовательских запросов. Так, при использовании Web-клиента все операции по обработке пространственных данных выполняются на сервере, а в случае использования настольного клиента данные обрабатываются на машине пользователя (рис.5).

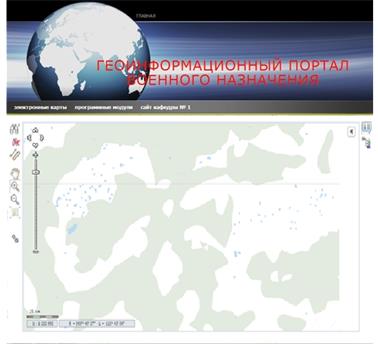

Рис.5. Диалоговое окно  «Web-электронные карты»



Подсистема создания картографических данных, позволяющая создавать тематические карты специального назначения, выполнять построение пространственных моделей, производить пространственный анализ и подготовку картографических отчётов.

Электронный банк данных картографической информации основан на современных технологиях представления и обработки пространственной информации и отвечает требованиям постоянно-развивающихся запросов как со стороны пользователей. Банк сочетает в себе такие черты как производительность, наращиваемость (возможность увеличения функциональности), надёжность, доступность с точки зрения финансовых и ресурсных затрат.

В процессе разработки банка данных   были созданы новые технологические решения по быстрой обработке большого количества пространственной информации, поиску данных и построению оптимальных маршрутов. Разработанный банк данных является наиболее полным и актуальным сервисом, функционирование которого открывает новые возможности развития коммуникативной на всех уровнях военной иерархии.

 Литература

 Панихидников С.А. Иванов В.Г, Немцев Е.А. Основные положения по разработке геоинформационного портала военного назначения. - М. ЦВНИ МО РФ Серия Б. Выпуск №101. 2012.

Пестунов И.А., Смирнов В.В., Жижимов О.Л., Синявский Ю.Н.  Каталог пространственных данных для решения задач регионального мониторинга. // Вычислительные технологии. - 2008.- Т. 13. - С. 71-77.

Милич Н. В., Ракунов С. В., Тараканов А. Е., компания “ПРАЙМ ГРУП” Корпоративный банк данных картографической информации. // Рациональное управление предприятием. -2/2007.
