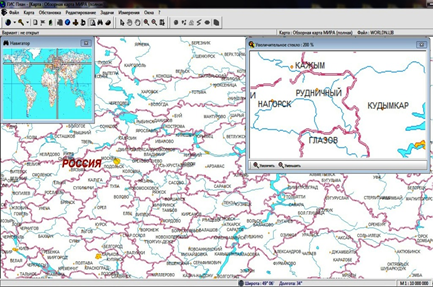

Геоинформационная система "План"

Программа применяется для поддержки управленческой деятельности на базе современных геоинформационных технологий  обработки информации.
Цель использования программы – повышение оперативности и объективности получения информации о картографических объектах, автоматизация и унификация рабочих мест организациями, оперирующими территориально-ориентированными данными.
Назначение программы:
-  решение различных задач, связанных с обработкой, анализом и визуализацией любой пространственно распределенной информации, имеющей координатную привязку к территории;
-  работа с векторными электронными картами, отображение, изменения  картографической информации, обработка данных и вывод результатов информационных (расчетных задач) на едином картографическом фоне;
-  сбор, интеграция, хранение, изучение, исследование географических, текстовых, графических, справочных данных о природной среде, ресурсах, промышленности, сельском и городском хозяйстве, социально-экономической инфраструктуре;
-  создание земельных, лесных, геологических и других кадастров…
Программа обеспечивает:
-  ввод, редактирование, хранение, структурную организацию, анализ и синтез картографической информации;
-  создание векторных электронных карт глобального или регионального характера,  а также несложную для обычного пользователя и эффективную работу с имеющимися топографическими основами;
-  изготовление твердых копий географических карт, основанных на векторной или растровой информации  с различной степенью детализации и насыщенности, создание формализованных документов для последующего полиграфического издания;
-  работу с исходным картографическим материалом, представленном в растровом виде получаемом на основе векторной информации, хранящейся в специализированной базе данных;
-  совместно использовать векторные и растровые слои карты (в том числе и аэрофотоснимки);
-  получение многоаспектной справочной информации, на основе обеспечения оперативного доступа к любому хранимому в фактографической базе данных минимальному элементу данных;
-  решение различных геодезических задач.
Возможности программы:
-  отображение картографических данных и плановой обстановки в произвольном масштабе, любого объема, состава объектов и слоев, степени насыщенности;
-  определение координат, измерение площадей, расстояний, протяженность маршрутов, углов;
-  создание, дополнение и редактирование библиотеки условных обозначений и обстановок;
-  формирование пользовательской обстановки на бумажных картах с привязкой к расположению листа или склейки на плоттере, обеспечение качественного вывода на печать изображения электронной карты и обстановки;
-  получение текстовой и графической информации о любых элементах карты;
-  подключать функциональные задачи по работе с топографической картой и оперативной обстановкой.
Периферийные устройства могут использоваться программой в процессе работы. Такими устройствами могут быть печатающие устройства, устройства спутникового позиционирования.
Печатающие устройства (принтер, плоттер) поддерживаются все, с которыми может работать операционная система. Настройки определяются пользователем и принимаются программой. В случае если ни одно из устройств печати не установлено модули программы, отвечающие за печать, будут выдавать сообщения об отсутствии устройств, и не будут запускаться.
Устройства спутникового позиционирования (типа GPS производства компании Garmin) подключаются через разъем RS-232. В случае отсутствия прибора модули, отвечающие за работу навигационного оборудования, выдадут сообщение об отсутствии прибора, и не будут функционировать.
Программа имеет набор служебных файлов, которые предназначены для хранения данных, необходимых для работы приложения, а также временную информацию и информацию о ходе и контроле текущих действий оператора.
Для полноценной работы программы «Геоинформационная система план» необходимо иметь следующие служебные директории и файлы:
-  директория (папка) в которой располагается программа. Наименование директории по умолчанию, в которой располагается программа – «C:\Maket\». Файлами, которые представляют собой тело программы, являются – Mcg.exe, McgSft.dll, Evklid.dll, Blok.dll, Libio.dll, Zstvk.dll, Mcg_01.dll, Mcg_02.dll, Mcg_03.dll, Mcg_04.dll, Mcg_05.dll, Mext.dll, Mgraf.dll;
-  директория (папка) с вариантами топографических основ. Название директории – INFMAP. Расположение, как правило, в директории программы. Предназначена для хранения файлов – вариантов топографических основ (непосредственно векторных топографических карт);
-  директория (папка) с вариантами пользовательских обстановок Название директории – INF. Расположение, как правило, в директории программы. Каталог предназначен для хранения файлов – вариантов пользовательских обстановок;
-  директория (папка) с формами Название директории – PIC&CUT. Расположение, по умолчанию, в директории программы. Предназначена для хранения файлов – библиотеки условных знаков и сохраненных районов работ;
-  директория (папка) для временной информации Название директории – TEMP. Расположение, как правило, в директории программы. Предназначена для хранения файлов промежуточной буферизации данных и другой служебной информации программы, использующейся кратковременно;
-  директория (папка) для справочной информации Название директории – HELP. Расположение, как правило, в директории программы. Каталог предназначен для хранения файлов встроенной справочной системы программы;
-  директория (папка) для документации. Название директории – DOC. Расположение, как правило, в директории программы. Каталог предназначен для хранения файлов с документацией, описывающей работу программы;
-  не менее одной топографической основы, для того чтобы иметь какой либо картографический фон для отображения и работы с пользовательскими данными. Расположение в директории INFMAP;
-  библиотека условных знаков. Обозначение ZSYMBOL.LIB. Расположение в директории PIC&CUT. Содержит весь перечень условных знаков и стилей заливок площадей, которые используются в геоинформационной системе для отображения точечных объектов;
-  библиотека классификаторов картографических элементов и семантики объектов Обозначение MapClass.lib. Расположение в программной директории. Предназначена для хранения используемых геоинформационной системой классификаторов и перечня семантических данных для картографических элементов;
-  библиотека рабочего места Обозначение MainInf.lib. Расположение в программной директории. Библиотека предназначена для хранения установок пользователя, количества и состава активизированных карт, списков используемых программой карт и обстановок и другой служебной информации;
-  файл инициализации программы. Обозначение MainInf.ini. Расположение в программной директории. Предназначен для хранения мест расположения внутрисистемных директорий программы, а также текущей информации пользователя;
-  файл контроля работы программы. Обозначение Control.msg и Control1.msg. Расположение в программной директории. Он предназначен для хранения перечня действий пользователя в процессе эксплуатации геоинформационной системы, а также перечня и характера ошибок, в случае их возникновения при работе программы.
Программа имеет встроенную справочную подсистему, позволяющую просмотреть функциональное описание действий пользователя в любом режиме работы в любой момент времени, а так же разрешить наиболее часто встречающиеся вопросы и получить информацию об основных терминах и определениях, использующихся в «Геоинформационная система план». Вызов системы справочной поддержки пользователя возможен из любого диалогового или режимного окна программы.
Программа предусматривает поддержку работы операционной системы Windows с файлами, содержащими наборы картографических данных формата приложения «Геоинформационная система план». В оболочку операционной системы встроена поддержка следующих расширений файлов:
-  LIB – библиотечные файлы, содержащие топографические элементы вариантов топографических основ, пользовательских обстановок, классификаторов, служебную информацию;
-  SMC – координатно-привязанные растровые фалы программы, содержащие отдельные районы работ, аэро или космические снимки, сканированные с бумажного носителя участки топографических и тематических карт;
-  00 – файлы картографической базы данных, содержащие топографическую векторную информацию сгруппированную по номенклатурным листам, в зависимости от используемого масштаба.
